Bomba de vacío de paletas rotativas refrigerada por circulación de gas

Clasificación:
Palabras clave:
Correo electrónico:
Detalles del producto:
Principio de estructura:
La bomba de vacío de paletas refrigerada por aire, abreviada como bomba de paletas refrigerada por aire, se compone principalmente de un rotor 1, un rotor 2, un cuerpo de bomba 4, un refrigerador 7, etc. Debido a su diseño de estructura interna especial, puede funcionar de manera confiable durante largos períodos de tiempo bajo una alta diferencia de presión y una alta relación de compresión. El gas de refrigeración entra en la cámara de aspiración de la bomba desde ambos lados del cuerpo de la bomba, evitando que la bomba se sobrecaliente debido a la compresión del gas, sin afectar el rendimiento de aspiración de la bomba. Las figuras 1 a V muestran el rotor girando 120 grados en la cámara de la bomba y completando un proceso de aspiración y descarga. El refrigerador y el motor son accesorios esenciales para cada bomba, y las especificaciones del refrigerador y el motor varían según las diferentes condiciones de trabajo. La bomba se puede utilizar sola o en serie, o en serie con una bomba de vacío de anillo líquido y una bomba de vacío de paletas convencional para formar un grupo, logrando un grado de vacío más alto para satisfacer los requisitos de varios procesos.

Características principales:
1. Cuando se utiliza sola, el vacío de trabajo de descarga directa a la atmósfera puede alcanzar los 150 mbar. 2. En serie multietapa o en serie con otras bombas de etapa previa, se puede alcanzar el rango de vacío medio. 3. El diseño de estructura especial garantiza que la bomba no se sobrecaliente ni se sobrecargue durante el funcionamiento a alta diferencia de presión y alta relación de compresión. 4. La estructura de línea de evolvente de tres hojas y el mecanizado de alta precisión garantizan un funcionamiento estable y silencioso del producto. 5. El rendimiento de aspiración, el ruido y la vibración, entre otros parámetros principales, muestran una mejora significativa en comparación con las bombas tradicionales de dos hojas. 6. El avanzado sello mecánico de equilibrio hace que el rendimiento de sellado de la bomba sea más confiable que el sello de esqueleto tradicional. 7. La cámara de la bomba tiene una estructura sin aceite y es adecuada para aspirar aire general y varios gases especiales. 8. En comparación con otras bombas de vacío mecánicas, el efecto de ahorro de energía es muy notable.

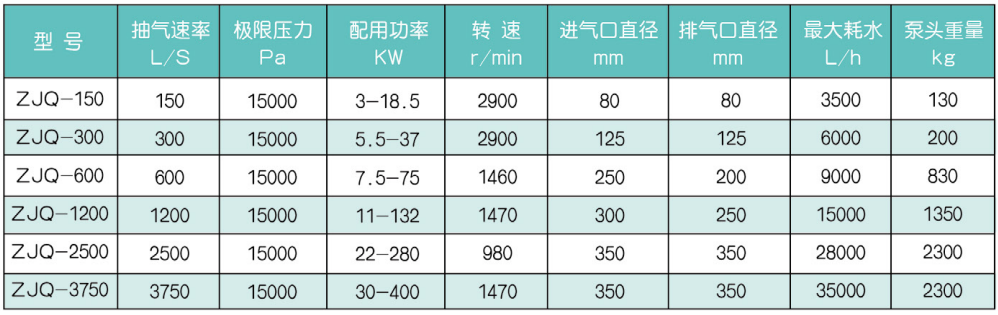

Especificaciones:
