Bomba de vacío en seco de tornillo

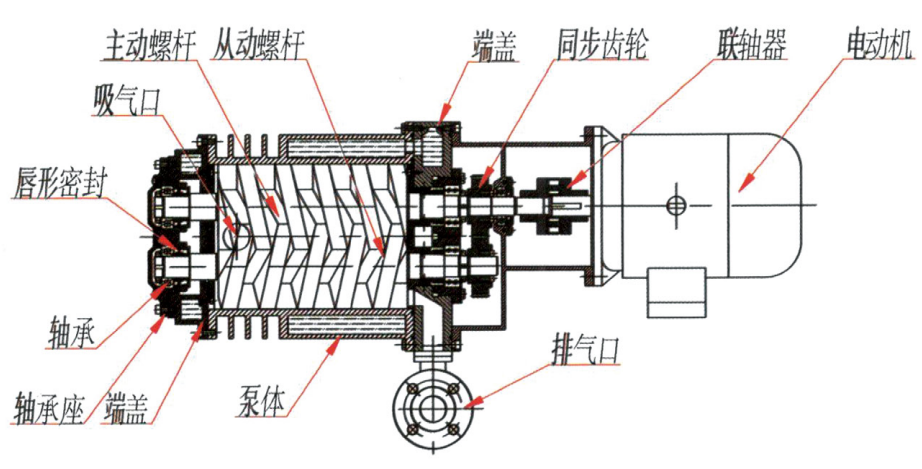

Principio y características:
La bomba de vacío en seco de tornillo funciona mediante la acción de engranaje de un par de tornillos que giran en direcciones opuestas a la misma velocidad dentro de la cámara de la bomba, completando el proceso de alto vacío desde la aspiración, compresión y expulsión del gas. Es decir, dos rotores de tornillo no contactantes con sentido de giro opuesto giran en direcciones opuestas a la misma velocidad dentro de la cámara de la bomba. Cuando el tornillo gira, aspira un cierto volumen de gas en la entrada de la bomba de vacío de tornillo, el gas se comprime y se envía a la salida de la bomba de vacío para su expulsión. Debido a que no hay contacto entre los dos tornillos de la bomba ni entre los tornillos y la cámara de la bomba, no se necesita aceite lubricante en la cámara de la bomba. El aceite lubricante utilizado para lubricar los engranajes y el sello del eje se sella con la cámara de la bomba mediante el sello del eje. El enfriamiento de la bomba se puede realizar mediante enfriamiento directo con agua de refrigeración en circulación o mediante un dispositivo de refrigeración con ventilador y radiador. La bomba de vacío en seco de tornillo utiliza un diseño especial de línea de rotor de tornillo, en comparación con las bombas de tornillo de línea normal, reduce el consumo de energía en aproximadamente un 30%, la temperatura de aumento en el extremo de escape se reduce en aproximadamente 100 ℃, la fiabilidad y la estabilidad del funcionamiento del producto se mejoran considerablemente, y puede ser adecuada para cualquier condición de trabajo de vacío. Se puede aplicar ampliamente en la recuperación de solventes, secado al vacío, concentración, cristalización y destilación en la industria química y farmacéutica, moldeo por extrusión al vacío en la industria del plástico y el caucho, desgasificación al vacío en la industria metalúrgica; desgasificación y secado al vacío en la industria de la energía solar, la microelectrónica y las baterías de litio, etc.

Características principales:
1. El rotor de tornillo adopta un diseño de estructura de paso variable, el vacío límite puede alcanzar menos de 1 Pa, puede satisfacer todo tipo de procesamiento de vacío desde la atmósfera hasta el alto vacío;

2. Sin aceite en la cámara de la bomba, puede adaptarse a diversas condiciones de trabajo especiales y funcionar de forma fiable;
3. Puede adaptarse a un funcionamiento fiable a largo plazo en un rango de presión desde la atmósfera hasta varios pascales;
4. Sin fricción entre los componentes en movimiento, estructura simple, operación, mantenimiento y costes de uso más bajos;
5. Se utiliza nitrógeno y un sello compuesto de labios, alta fiabilidad, bajo coste de uso y mantenimiento sencillo;
6. El rotor está equilibrado dinámicamente a alta velocidad, utiliza un motor de conexión de brida, alta concentricidad, baja vibración y bajo ruido;
7. La parte de flujo utiliza un revestimiento anticorrosivo de aleación de Hastelloy, el condensado no es fácil de condensar en la cámara de la bomba, mejor resistencia a la corrosión;
8. En comparación con las bombas de sellado de aceite, las bombas de anillo líquido y las bombas de sellado de aceite, no hay emisiones de gases residuales, líquidos residuales ni aceite residual, funcionamiento ecológico y de ahorro de energía.

Se puede utilizar solo o con una bomba de vacío de paletas rotativas, una bomba de vacío de paletas rotativas refrigerada por aire, una bomba de vacío molecular, etc., para formar un equipo de obtención de alto vacío sin aceite.

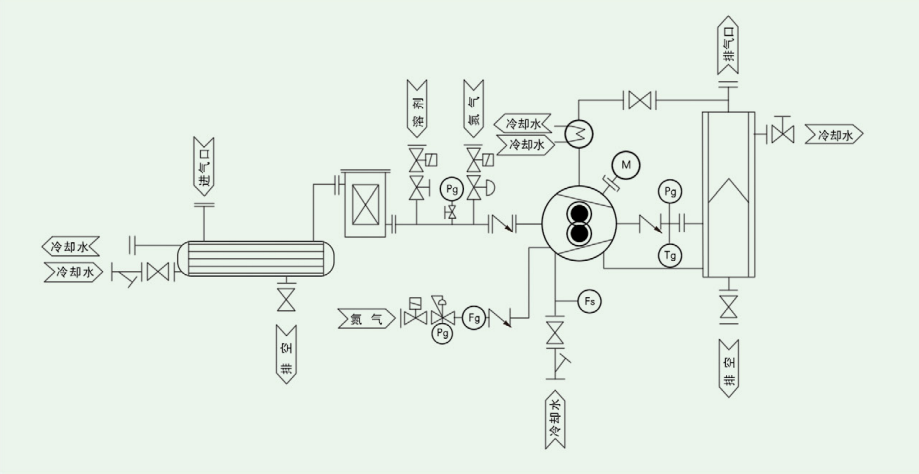

Diagrama de flujo:

Materiales principales:
Cuerpo de la bomba y tapa de extremo: hierro fundido de alta resistencia;
Revestimiento anticorrosivo: aleación de Hastelloy resistente a la corrosión;
Sello de labios: mezcla de politetrafluoroetileno importada;
Rotor de tornillo: hierro dúctil;
Engranaje sincrónico: acero aleado;
Retén: caucho de flúor resistente a altas temperaturas;
Casquillo de sellado: acero inoxidable con revestimiento cerámico

Configuración estándar:
Bastidor, cabezal de la bomba, acoplamiento, motor, filtro de arranque, racor de entrada de aire, válvula antirretorno, vacuómetro, válvula de purga manual, silenciador de salida de aire:
Accesorios opcionales:
Filtro de entrada de aire, condensador de entrada de aire, dispositivo de lavado con disolvente, dispositivo de purga con nitrógeno, dispositivo de sellado con nitrógeno, condensador de salida de aire, válvula de purga electromagnética, interruptor de flujo de agua de refrigeración, sensor de temperatura, transmisor de presión;

Aplicaciones típicas:

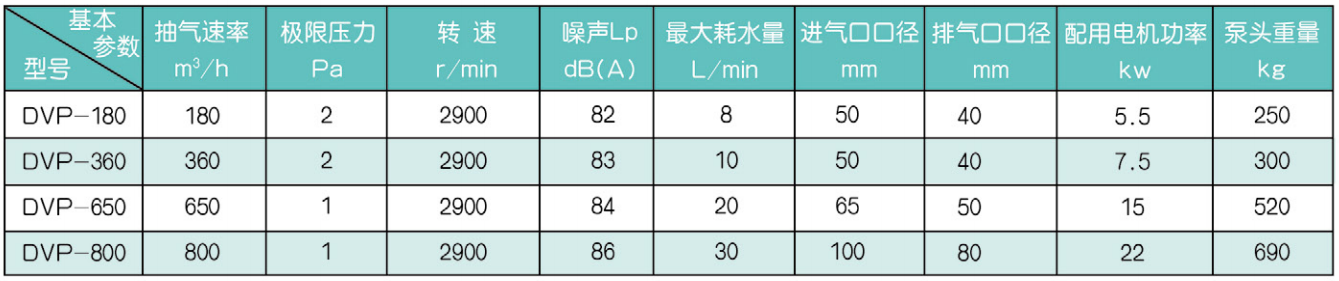

Especificaciones:
Especificaciones de la bomba de vacío de tornillo de paso variable

Nota: La cantidad de agua de refrigeración de la bomba de vacío en seco de tornillo proporcionada en la tabla es la cantidad de agua a 20 ℃. Cuando se utiliza un dispositivo de refrigeración posterior para la bomba de vacío en seco de tornillo, la cantidad de agua de refrigeración aumentará. La diferencia de temperatura de entrada y salida del agua debe controlarse por debajo de 7 ℃.

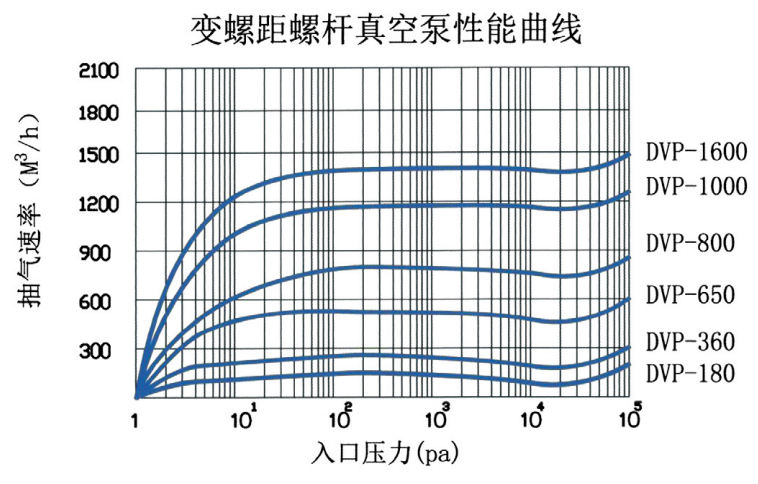

Curva de rendimiento:
