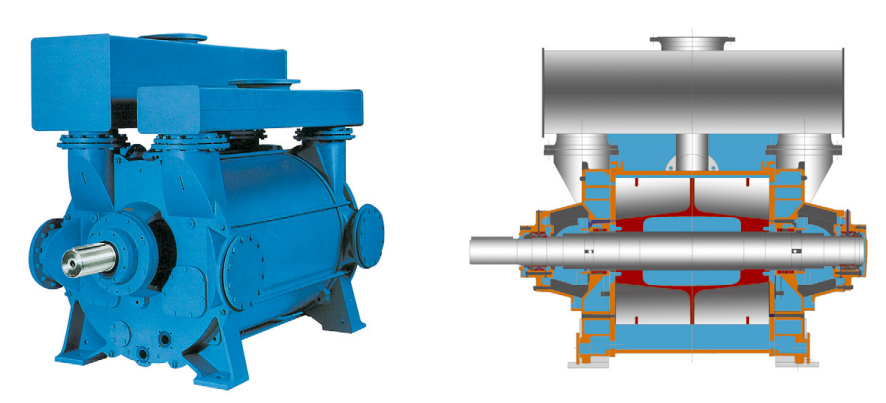

Bombas de vacío y compresores de anillo de agua de la serie 2BE3


undefined
+
  • undefined
Las bombas de vacío y compresores de la serie 2BE3 son productos desarrollados por nuestra empresa combinando la tecnología avanzada de productos importados. Este producto no solo es eficiente y ahorra energía, sino que también es muy adecuado para un funcionamiento continuo a largo plazo. En condiciones de alto vacío, las condiciones de trabajo de las bombas de anillo de agua suelen ser extremadamente exigentes.

Palabras clave:

Bomba De Vacío De Anillo De Agua

Bomba De Vacío Recíproca

Unidad De Bomba De Vacío

Accesorios De La Bomba De Vacío

Zhuocheng Bomba

Correo electrónico:

Detalles del producto:

Usos y características:

Las bombas de vacío y compresores de anillo líquido de la serie 2BE3 son productos desarrollados por nuestra empresa combinando la tecnología avanzada de productos importados. Este producto no solo es eficiente y ahorra energía, sino que también es muy adecuado para un funcionamiento prolongado y continuo. En condiciones de alto vacío, las condiciones de trabajo de la bomba de anillo líquido suelen ser extremadamente exigentes. En el diseño de los productos de la serie 2BE3, se ha tenido en cuenta que debe poder extraer... El 2BE3 puede utilizarse con varios dispositivos de accionamiento, como transmisión por correa, caja de cambios, motor síncrono, variador de velocidad, etc. Además, para ahorrar espacio, también se puede utilizar un modo de funcionamiento en serie accionado por un solo motor, y se pueden conectar en serie hasta cuatro bombas simultáneamente. Cuando se equipa con un diafragma intermedio, las dos partes izquierda y derecha del 2BE3 pueden funcionar a diferentes grados de vacío. Siempre que la diferencia de presión de aspiración entre estas dos partes sea inferior a 80 KPa, una bomba de vacío 2BE3 puede utilizarse como dos bombas de vacío independientes, lo que aumenta aún más la flexibilidad de funcionamiento de la bomba de vacío 2BE3.
Las principales características estructurales de las bombas de vacío y compresores de anillo líquido de la serie 2BE3 producidas por nuestra empresa son las siguientes:

■ Las tapas de la bomba tienen grandes orificios de inspección en ambos lados, a través de los cuales se puede inspeccionar el espacio libre, el estado de corrosión y la acumulación de incrustaciones.

■ La bomba de vacío 2BE3 tiene bridas de aspiración y descarga en la parte superior y lateral durante la fabricación, y tiene el mismo diámetro, lo que hace que la instalación in situ sea más flexible y cómoda.

■ Todos los rodamientos son rodamientos importados originales, lo que garantiza la precisión de posicionamiento del impulsor de la bomba de vacío 2BE3 y su alta estabilidad durante el funcionamiento.

■ El material del impulsor está fabricado completamente en fundición de hierro dúctil o soldadura de chapa de acero/acero inoxidable, lo que garantiza la estabilidad del impulsor de la bomba de vacío 2BE3 en diversas condiciones de trabajo adversas y aumenta considerablemente la vida útil de la bomba de vacío 2BE3.

■ El cuerpo de la bomba está fabricado completamente en chapa de acero o chapa de acero inoxidable, lo que aumenta la vida útil de la bomba de vacío 2BE3.

■ El casquillo del eje, que es la pieza más susceptible de dañarse en la bomba de vacío 2BE3, está fabricado íntegramente en acero inoxidable en nuestra fábrica, lo que aumenta su vida útil 5 veces más que la de los materiales comunes.

■ La polea (transmisión por correa) utiliza una polea de cono de alta precisión calibrada, con un funcionamiento fiable, una larga vida útil de la correa y una fácil desmontaje.

■ El separador de aire y agua de montaje superior único ahorra espacio y reduce eficazmente el ruido.

■ Todas las piezas fundidas se fabrican mediante fundición con arena de resina, con una buena calidad superficial. La superficie de las piezas fundidas no necesita ser lijada, lo que hace que el efecto de disipación de calor de la bomba de vacío 2BE3 sea óptimo.

■ Los sellos mecánicos (accesorios opcionales) son todos importados, lo que garantiza que la serie de bombas de vacío 2BE3 no tenga fugas durante un funcionamiento prolongado.



Tabla de parámetros de rendimiento de la bomba de vacío de anillo líquido serie 2BE3:

Modelo



Velocidad (método de transmisión) r/min



Máximo
Potencia del eje
KW



Motor
Potencia
KW



Velocidad máxima de bombeo

Vacío límite (presión absoluta) KW



Peso de la cabeza de la bomba kg (incluido el separador superior)



m3/h m3/min







2BE3-400







340 (correa/reductor) 82 110 4850 80.8







160













3275







390 (correa/reductor) 95 110 5650 94.2
440 (correa/reductor) 115 132 6250 104.2
490 (correa/reductor) 134 160 6900 115.0
530 (correa/reductor) 148 185 7470 124.5
570 (correa/reductor) 167 200 8000 133.3
610 (correa/reductor) 189 220 8600 143.3







2BE3-420







340 (correa/reductor) 108 132 6650 110.8







160













3720







390 (correa/reductor) 132 160 7650 127.5
440 (correa/reductor) 157 185 8550 142.5
190 (correa/reductor) 180 200 9400 156.6
530 (correa/reductor) 204 220 10150 169.2
570 (correa/reductor) 229 250 10700 178.3
610 (correa/reductor) 260 315 11600 193.3





2BE3-500







260 (reductor) 142 160 8700 145.0





160











6110







300 (reductor) 171 200 10150 169.2
340 (reductor) 203 250 11400 190.0
380 (reductor) 238 280 12700 211.7
420 (reductor) 277 315 13800 230.0
470 (reductor) 338 400 15500 258.3





2BE3-520







260 (reductor) 172 200 10700 178.3





160











6740







300 (reductor) 210 250 12300 205.0
340 (reductor) 245 280 14000 233.3
380 (reductor) 288 315 15400 256.7
420 (reductor) 337 400 16800 280.0
470 (reductor) 412 500 18700 311.7





2BE3-600







230 (reductor) 205 250 12700 211.7





160











9100







260 (reductor) 243 280 14400 240.0
290 (reductor) 285 315 16000 266.7
320 (reductor) 322 355 17500 291.7
350 (reductor) 365 450 19000 316.7
400 (reductor) 465 560 21600 360.0





2BE3-620







230 (reductor) 250 280 15600 260.0





160











10700







260 (reductor) 300 355 17700 295.0
290 (reductor) 340 400 19500 325.0
320 (reductor) 390 450 21300 355.0
350 (reductor) 450 500 23200 386.7
400 (reductor) 570 630 26200 436.7





2BE3-670







210 (reductor) 280 315 18300 305







160













12700







240 (reductor) 350 400 20400 340
270 (reductor) 415 450 23160 386
300 (reductor) 465 560 25500 425
320 (reductor) 523 630 27000 450
330 (reductor) 545 630 27720 462
370 (reductor) 670 800 30960 516





2BE3-720





190 (reductor) 345 400 21900 365





160









15700





210 (reductor) 395 450 24300 405
240 (reductor) 475 560 27480 458
270 (reductor) 550 630 30540 509
300 (reductor) 642 710 33780 563
340 (reductor) 795 900 38100 635

  Nota: La potencia del motor seleccionada anteriormente puede funcionar en la mayoría de las condiciones de trabajo. Si la presión en la salida es alta (presión manométrica 0,02-0,05 MPa), la potencia del motor debe aumentarse en consecuencia; si la potencia del eje correspondiente a la presión de trabajo real de la bomba de vacío 2BEC es menor, también se puede seleccionar una potencia del motor cercana a la potencia del eje, lo que puede ahorrar más energía.
